Werkzeugbezugspunkte
Neben drei wichtigen Null- und Bezugspunkten Maschinennullpunkt, Werkstücknullpunkt und Referenzpunkt gibt es einige Werkzeugbezugspunkte. Die wichtigsten davon wollen wir Ihnen auf dieser Seite vorstellen.
Werkzeugeinstellpunkt
Der Werkzeugeinstellpunkt wird mit dem Buchstaben E gekennzeichnet. Er befindet sich an einer bestimmten, vom Hersteller definierten Stelle der Werkzeugaufnahme und kann daher nicht verändert werden.
Die Länge L und der Radius R bzw. die Querablage Q beziehen sich beim Vermessen des Werkzeugs außerhalb der CNC-Maschine genau auf diesen Punkt. Diese Werte sind auch im Werkzeugdatenspeicher der Steuerung gespeichert und werden zu Berechnungen herangezogen.

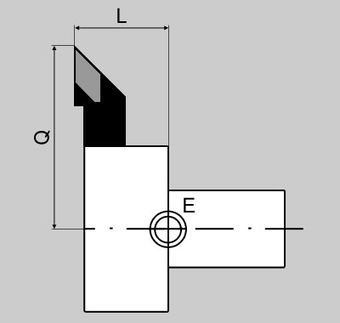

Auf den unteren Bildern sehen Sie beispielhaft ein Fräswerkzeug mit dem Werkzeugeinstellpunkt sowie die Maßbezugspunkte beim Messen für die Länge L und den Radius R sowie ein Drehwerkzeug mit der Länge L und der Querablage Q.
Werkzeugaufnahmepunkt
Der Werkzeugaufnahmepunkt wird mit dem Buchstaben N gekennzeichnet und ist das passende Gegenstück zum Werkzeugeinstellpunkt. Er befindet sich auf dem Werkzeugträger. Wenn das Werkzeug in den Werkzeugträger eingesetzt wird, fallen der Werkzeugeinstellpunkt E und Werkzeugaufnahmepunkt N zusammen.
Werkzeugträgerbezugspunkt
Der Werkzeugträgerbezugspunkt wird mit dem Buchstaben T gekennzeichnet. Dieser zusätzliche Punkt ist nicht an allen Maschinen vorhanden. Sie ist vor allem an Maschinen vorhanden, die eine komplizierte Werkzeugaufnahmevorrichtung haben. Das können z.B. Bearbeitungszentren sein oder Maschinen mit einem Werkzeugrevolver.
Der Punkt befindet sich meistens auf der Drehachse des Werkzeugträgers. Auf dem rechten Bild sehen Sie beispielhaft den Werkzeugträgerpunkt an einem Drehwerkzeug.
Je nach Hersteller der Maschine wird die Länge L, der Radius oder die Querablage Q des Werkzeugs von diesem Punkt aus gemessen. Insbesondere dann, wenn es mit dem Werkzeugeinstellpunkt übereinstimmt. Bei manchen Herstellern kann das Symbol und der Buchstabe abweichend sein.
